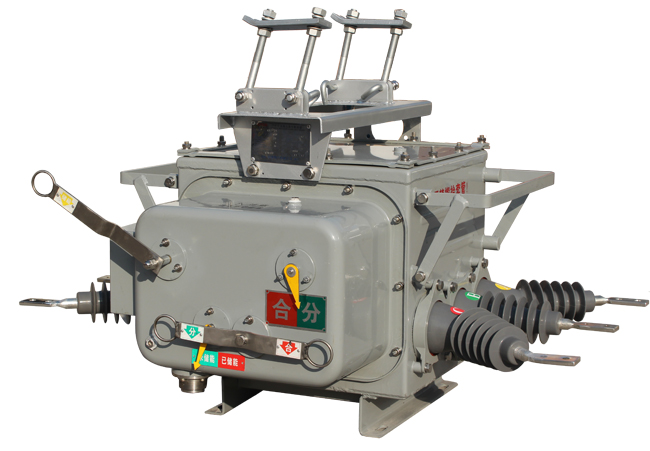

一、ZW20-12户外高压真空断路器产品概述：
ZW20-12型户外交流高压分界真空断路器是一款用户分界开关.主要由ZW20-12型真空断路器本体,故障检测控制器及外置电压互感器三大部分组成三者通过航空插座及户外密封控制电缆举行电气毗连，，，具有故障检测功效,；；；；；；た刂乒πЪ巴ㄑ豆π，，，能可靠判断,检测界内与界外毫安级零序电流及相间短路故障电流,实现自动切除单相接地故障和相间短路故障本体开关是真空方法灭弧并且接纳SF6气体绝缘,箱体参考了日本东芝公司的气体密封,防爆,绝缘结构手艺整体密封性能优良,内部充入的SF6气体不走漏,不受外界情形影响,
其弹簧操念头构举行了小型化及性能优化设计,行动可靠性比海内古板的弹簧机构有显著提高主回路的轴与套之间的接触接纳了内收外张式表链结构，，，主回路的接触电阻小，，，温升低 。。。。
产品性能可靠是一种真正的免维护产品 。。。。
二、使用情形条件：
1、
周围空气温度：-40℃~+40℃；；；；；；日温差：日温转变不大于25℃；；；；；；
凭证SF6气体物质性子，，，当情形温度在-40℃时，，，如箱体内部气压为0.05Mpa，，，此时SF6仍为气态，，，包管产品正常事情 。。。。(当情形温度-40℃，，，表压为0.05Mpa时，，，SF6液化点为-55℃；；；；；；零表压，，，SF6液化点不会凌驾-60℃) 。。。。
2、
风速不大于35m/s；；；；；；
3、
无易燃、baozha危险、强烈化学侵蚀物(如种种酸、碱或浓烟等)和强烈振动的场合 。。。。
4、
海拔：≤1000m；；；；；；
5、 笼罩厚度：10mm；；；；；；
6、
空气腌臜水平：IV级；；；；；；
7、 地动烈度：≤7度；；；；；；
8、
电网中性点接地方法：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地 。。。。
3. 操作机构主要手艺参数
3.3.1 、储能电机：接纳直流串激电念头，，，其手艺数据如表3
型号YJ220-5301BS 额定电压（直流220V）
正常事情规模（85%~120%额定事情电压）
额定功率（20W） 额定电压下储能时间（≤5s）
<3.3.2 、手动储能操作力：接纳机构所配储能手柄时较大操作力小于25公斤 。。。。
3.3.3 、合闸电磁铁：接纳螺管式电磁铁，，，其线圈手艺数据如表4 。。。。
额定电压(直流220V) 额定电流(3．9A) 额定功率(860W)
20℃时线圈电阻(56Ω)
正常事情电压规模(65%~110%额定事情电压)
3.3.4 分闸电磁铁线圈手艺参数，，，同合闸线圈 。。。。
3.4 电流互感器
在断路器的本体内A、C相各设置1只电流互感器，，，变比400/5，，，用于相间；；；；；； 。。。。
3.5 零序电流互感器
在断路器本体内设置零序电流互感器1只，，，变比20/1，，，在零序电流0.1~5A区段，，，有着优异的线性关系，，，额定负载下（0.1VA）的变比误差小于3%，，，当零序电流为400A时，，，二次输出电流不小于5A 。。。。
3.6 、操作电源
3.6.1
断路器事情时需要操作电源 。。。。操作电流可以外引交流或直流220V电源，，，但一样平常是在10KV线路上外置操作电源变压器或电压互感器，，，以获得交流220V操作电源,容量1kva,重量45kg 。。。。
四、基本结构：
4.1
断路器本体结构
断路器本体结构由导电回路、绝缘系统、密封件及壳体组成 。。。。 导电回路由收支线导电杆、导电夹、软连结与真空灭弧室毗连而成 。。。。
本产品接纳SF6气体绝缘 。。。。收支线绝缘套管接纳环氧树脂和硅橡胶整体浇注，，，为镌汰开关体积，，，A、C两相接纳拐角套管，，，包管优异的外绝缘；；；；；；内部接纳复合绝缘结构，，，在不充SF气体的情形下，，，也能抵达响应的绝缘水平 。。。。本产品接纳成熟的密封结构 。。。；；；；；；拐旨翱翘迳细墙幽沙逖钩尚筒勖芊，，，输出指针轴接纳双层“O”型圈密封，，，收支线套管整体浇注，，，包管优异的气密性 。。。。
4.2
操念头构
本产品操念头构为电动储能，，，电动分合，，，同时具有手动储能，，，手动分合，，，整个结构合闸弹簧、储能系统、分合闸线圈、手动分合闸系统、辅助开关及储能指示等部件组成
